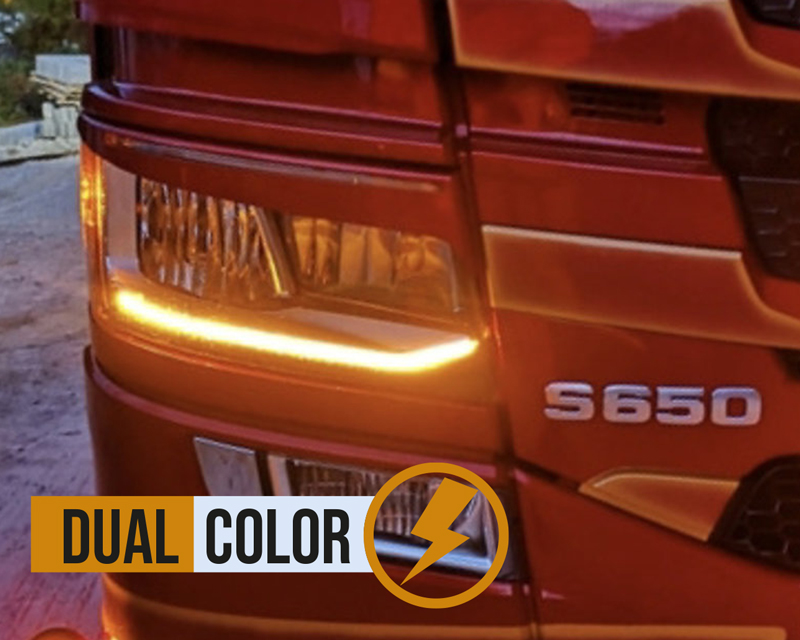

Komplettes Tagfahrlicht-Umrüstkit für Scania NGS-Serie mit LED-Scheinwerfern.
Mit diesem Kit haben Sie die Möglichkeit zwischen zenon White Light, Amber Light oder Orange Flash umzuschalten.
Dieses Produkt ist nicht ECE-zugelassen.
Montageanleitungen.
ACHTUNG! Wegen der Umkodierung des Tagfahrlichts empfehlen wir diesen Umbausatz von einem Fachmann einbauen zu lassen.
Einschließlich:
2 Leiterplatten für links/rechts

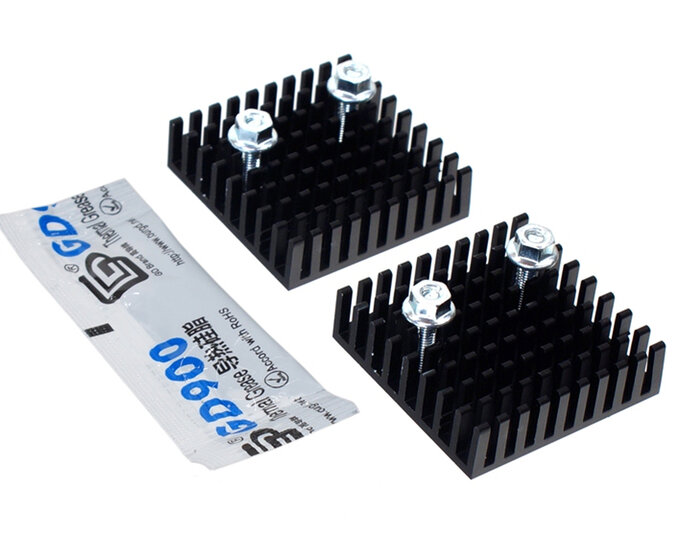

2 x Kühlkörper für Original-Emitter
Schrauben, Muttern und Unterlegscheiben für die Montage
Wärmeleitpaste
Zunächst muss der Lkw von einer Scania-Werkstatt codiert werden, damit das DRL die ganze Zeit auf niedrige Helligkeit eingestellt ist. Andernfalls besteht die Gefahr, dass die Leiterplatten mit der Zeit verbrennen.
Zur Codierung:
SPD3 -> „Tagfahrlicht Einstellungen“ und wählen Sie -> „Kein Tagfahrlicht“
Entfernen Sie die Originalplatine vom Kühlkörper in den Scheinwerfern. Setzen Sie die Originalplatine mit den mitgelieferten Schrauben und Muttern auf die mitgelieferten Kühlkörper. Denken Sie daran, die Wärmeleitpaste zwischen der Leiterplatte und dem Kühlkörper aufzutragen!
Stecker und Kabel zur Mitte des Scheinwerfers (hinter der großen Kunststoffabdeckung) verlegen. Schließen Sie das ursprüngliche Set wieder an. Positionieren Sie das Set so, dass es nicht zu stark in den Scheinwerfer scheint und die LEDs nichts berühren. Sichern Sie es mit Kabelbindern.

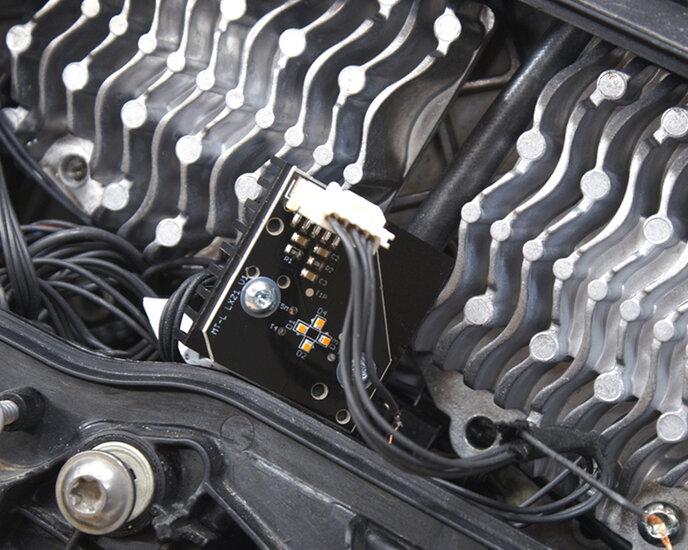

Montieren Sie die zweifarbige Platine auf dem Originalkühlkörper. Denken Sie daran, die Wärmeleitpaste aufzutragen Schneiden Sie das Kabel an geeigneter Stelle ab und führen Sie es durch eine Kabelverschraubung o.ä. an der Außenseite der Leuchte. Dies kann beispielsweise durch eine große Kunststoffhaube erfolgen. Spleißen Sie die richtigen Drähte wieder in die Lampe.
Verbinden Sie den M8-Stecker mit der Steuerung.
Grüne Erde (-)
Braun: Plus (+)
Gelb: Gelbes Tagfahrlicht
Grau: Blitz
Weiß: geringe Helligkeit
SCANIA ORIGINAL INFO
