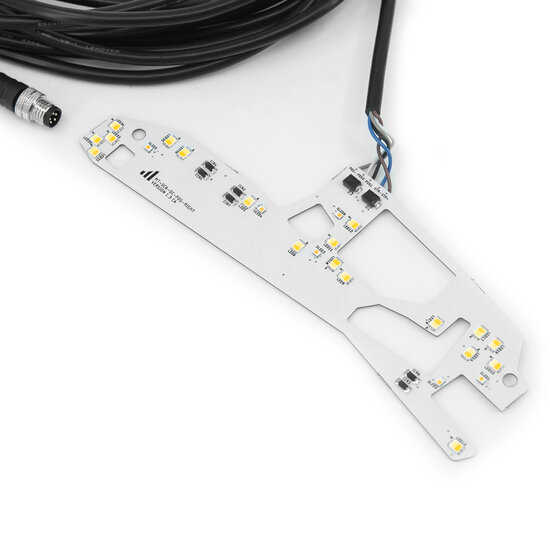

Die Diodenboards mit 18 hellen LEDs wurden speziell für die original Scania LED-Nebelscheinwerfer entwickelt.
Die LEDs beleuchten den gesamten Reflektor der Nebelscheinwerfer. Das Licht blendet nicht und funktioniert als Positionslicht. Das clevere Design ermöglicht es Ihnen, die Funktion des Nebelscheinwerfers voll zu erhalten.
Das Diodenboard wird auf die vorhandene Platte für den Nebelscheinwerfer gelegt. Schrauben und Distanzstücke sind im Lieferumfang enthalten und werden für die Montage benötigt. Im Lieferumfang ist ein 3 Meter langes Kabel enthalten.

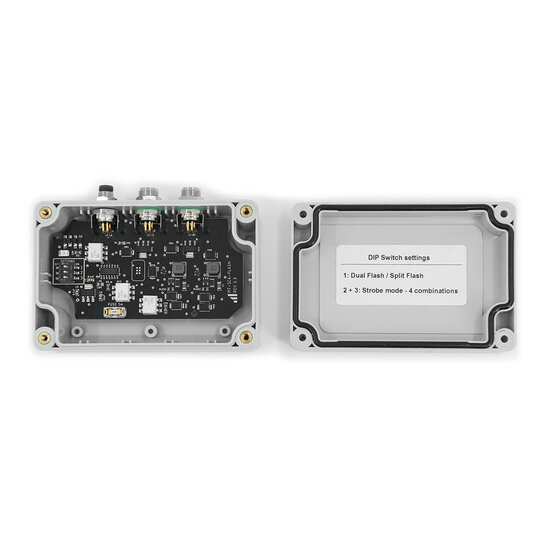

Auf dem Diodenboard befindet sich ein 6 Meter langes Kabel mit M8-Steckern, das an den mitgelieferten Controller angeschlossen werden kann. Der Controller verwaltet die beiden Farben und schaltet sie automatisch aus, wenn Sie das Blitzlicht aktivieren. Der Controller selbst hat 3 Meter Kabel. Das Kabel hat 4 Adern:
Grün = Minus
Weiß = Plus für weißes Positionslicht
Gelb = Plus für gelbes Positionslicht
Braun = Plus für Blitzlicht
Sollte es bei der Montage erforderlich sein, die Kabel mit M8-Steckern abzuschneiden, achten Sie darauf, die Baugruppe wieder wasserdicht zu machen und schließen Sie die Adern farblich richtig an.
- Montage
Entfernen Sie alle Schrauben von der Oberseite der Lampe

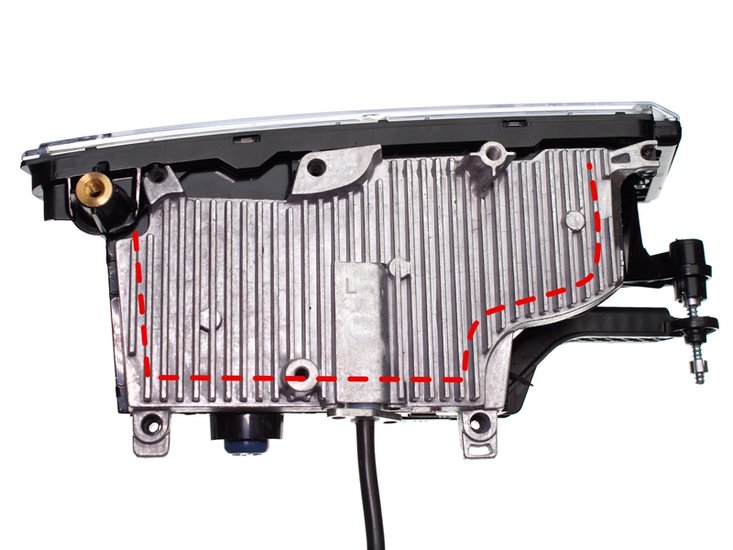

Der Kühlkörper ist auf die Lampe geklebt, daher müssen Sie ihn mit einem Bastelmesser am Rand entlang schneiden. Sehen Sie sich das Foto des Kühlkörpers von oben an, wo es mit einer roten gestrichelten Linie markiert ist, wo Sie schneiden müssen. Brechen Sie die Lampe auseinander, z. Verwenden Sie zwei flache Schraubendreher, um den Kleber auseinander zu reißen.
Entfernen Sie so viel Originalkleber wie möglich.

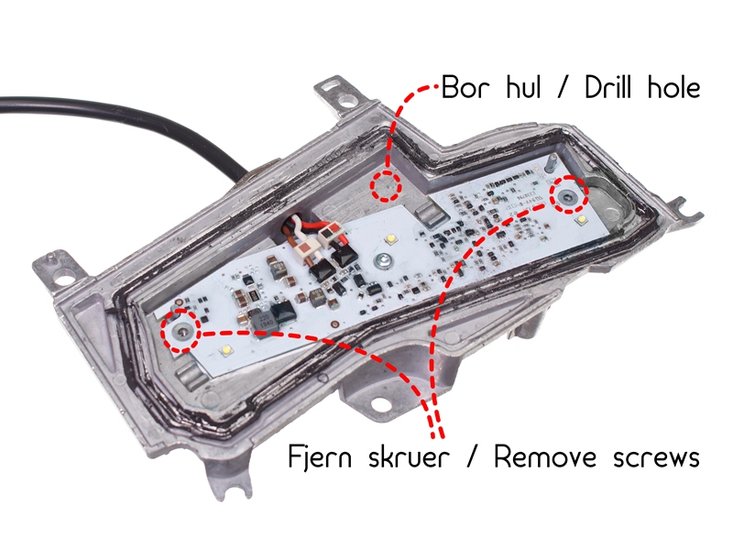

Bohren Sie wie markiert ein Loch in die Lampe. Es ist von Vorteil, zwischen zwei Kühlkörperrippen zu bohren, da dies das Verkleben des Drahtes erleichtert. Führen Sie das Kabel vom Sender durch. Achten Sie darauf, den Kabelmantel nicht zu beschädigen. Es kann von Vorteil sein, das Loch zuerst zu versenken. Stellen Sie sicher, dass Sie das Loch wieder verschließen.

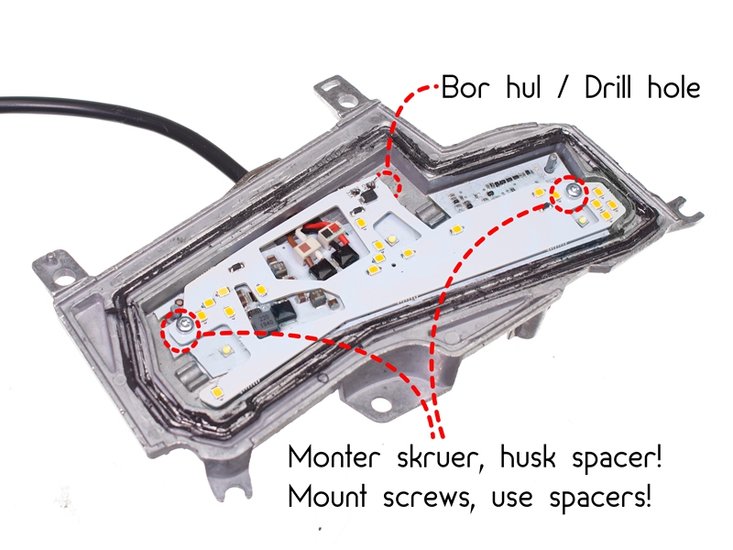

Entfernen Sie die beiden äußeren Schrauben am Original-Emitter und platzieren Sie die beiden Distanzstücke über den Löchern. Setzen Sie den neuen Emitter auf den vorhandenen, mit den LEDs nach außen. Der Strahler wird mit den mitgelieferten M4x8mm Schrauben befestigt. Die Lampe wird geklebt und wieder zusammengeschraubt.
Schließen Sie die Lampe an, z. an das vorhandene Positionslicht.
Es ist wichtig, die mitgelieferten Schrauben und Distanzstücke zu verwenden, da Sie sonst Gefahr laufen, den Emitter zu brechen.
